Pontifícia Universiade Católica do Rio de Janeiro - PUC-Rio
Departamento de Engenharia Civil e Ambiental
Copyright: Luiz Fernando Martha,
Alonso Juvinao Carbono, Anderson Resende Pereira,
Fernando Busato Ramires, Paôla Reginal Dalcanal, e
Ricardo Rodrigues de Araujo
Versão 1.00, Setembro de 2004
Este programa demonstra como funciona o círculo de Mohr para estado plano de tensões.
Ele foi desenvolvido como projeto final da disciplina CIV 2802 - Sistemas Gráficos para
Engenharia, PUC-Rio, no primeiro semestre de 2004.
Requisitos para instalação
Este programa foi desenvolvido em Java e requer a instalação do
do ambiente JRE - Java Runtime Environment.
O arquivo para instalação desse ambiente está disponível no endereço URL:
https://www.java.com/download/manual.jsp.
A versão on-line (applet) precisa da instalação da extensão
CheerpJ Applet Runner no navegador (browser).

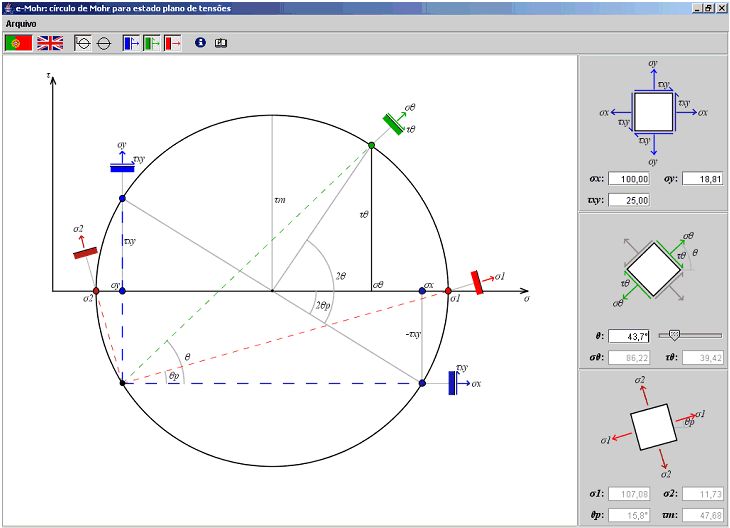

Imagem do e-Mohr versão off-line
Download do e-Mohr versão off-line
Executa e-Mohr versão on-line

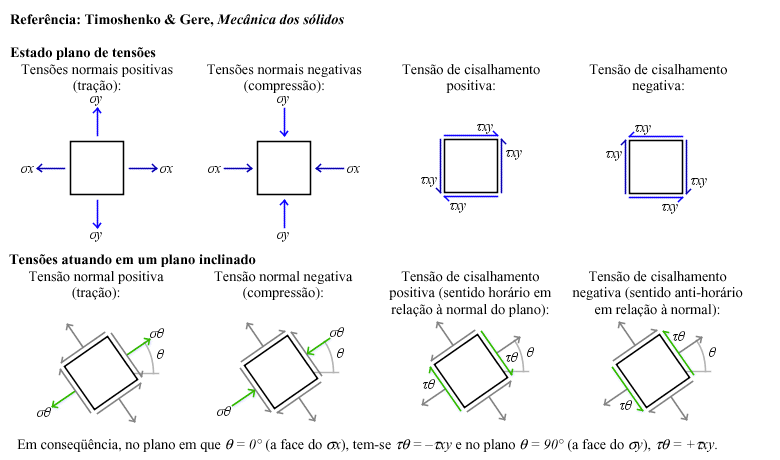

Convenção de Sinais

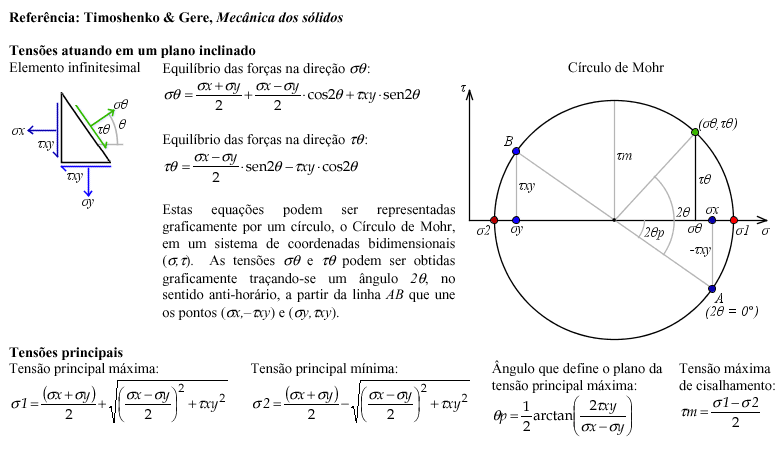

Círculo de Mohr
O Pólo

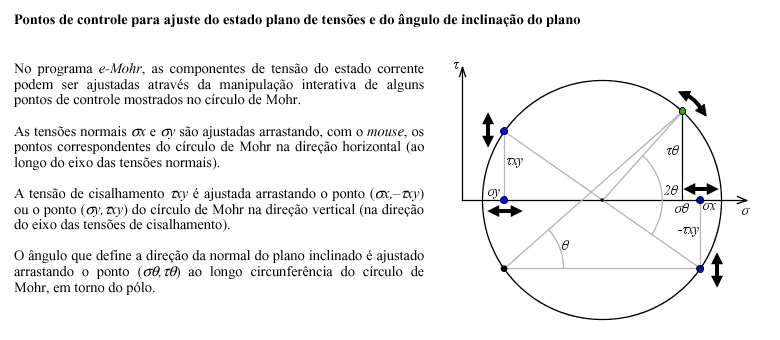

Pontos de Controle
Documentação do Software
Download do código fonte
Última atualização: 10 de setembro de 2024 por
Luiz Fernando Martha
