Os botões deste menu permitem visualizar os diversos submenus responsáveis pela criação e atribuição de propriedades às entidades do modelo. Estes submenus aparecem na área lateral da tela do programa.
Os botões deste menu permitem visualizar os diversos submenus responsáveis pela criação e atribuição de propriedades às entidades do modelo. Estes submenus aparecem na área lateral da tela do programa.
Os submenus para manipulação dos parâmetros de materiais, propriedades de seções transversais e valores de cargas possuem funcionamento básico igual. A lista drop-down (próxima figura) permite que seja selecionado um conjunto de propriedades através de seu nome. Os valores desta propriedade serão automaticamente visualizadas nos campos do submenu, permitindo sua edição.
Os botões da próxima figura permitem a manipulação destes conjuntos de propriedades.
Para criar um novo conjunto de propriedades, deve-se selecionar o botão
e atribuir um nome diferente das outras propriedades.
O botão
aciona a importação da lista de conjunto de propriedades de outro arquivo gerado pelo Ftool, porém o usuário deve atentar que se no arquivo importado existirem propriedades com o mesmo nome de propriedades do modelo corrente, elas serão ignoradas.
A função que condensa o conjunto de propriedades elimina aquelas que não estão em uso.
Para criar um novo conjunto de parâmetros de material, deve-se selecionar o botão
Os parâmetros de material considerados são o módulo de elasticidade (E), o coeficiente de Poisson (ν) – usado em barras com deformação por cisalhamento – e coeficiente de dilatação térmica (α) – usado no caso de solicitações por variação de temperatura em barras. O programa sugere valores para os parâmetros dos materiais, por exemplo, para o aço, módulo de elasticidade E = 205000 MPa e, para o concreto, E = 25000 MPa. Esses valores podem ser alterados pelo usuário.
Neste submenu através do botão
|
 |
De acordo com o tipo de seção selecionada, na área lateral da tela deverão ser fornecidos os parâmetros que definem a seção transversal, conforme o desenho esquemático que acompanha o diálogo. As seções podem ser separadas em três grupos: genéricas, parametrizadas e tabeladas.
No caso de seções paramétricas, os parâmetros da seção devem ser definidos pelo usuário. No caso da seção genérica (apresentada abaixo), os parâmetros necessários são as seguintes propriedades geométricas:
- A: área
- As: área efetiva para cisalhamento
- I: momento de inércia da seção transversal
- d: altura da seção
- y̅: posição do centro de gravidade
Cada propriedade deve ser não-nula:
- A: para barras com deformação axial
- As: para barras com deformação por cisalhamento
- I: sempre
- d e y̅: para barras com cargas térmicas
Para outras seções paramétricas, o usuário define as dimensões da seção (tal como altura e largura) e suas propriedades geométricas são calculadas automaticamente. Todas as dimensões são necessárias mas podem ser nulas (contanto que as propriedades geométricas relevantes sejam não-nulas).
No caso de seções tabeladas, o usuário deve simplesmente definir o perfil desejado.
Por exemplo, no caso do Perfil I soldado padrão NBR
(Welded I-shapes), como na figura ao lado, escolhe-se o
tipo de perfil (Beam, Column ou Beam-Column) e o
grupo de altura d. O usuário deve então usar as setas
para selecionar a seção desejada dentro deste grupo.Dependendo do tipo de seção transversal selecionado, os botões
,
,
e
(todos, nenhum ou somente alguns) ficarão disponíveis. Os botões

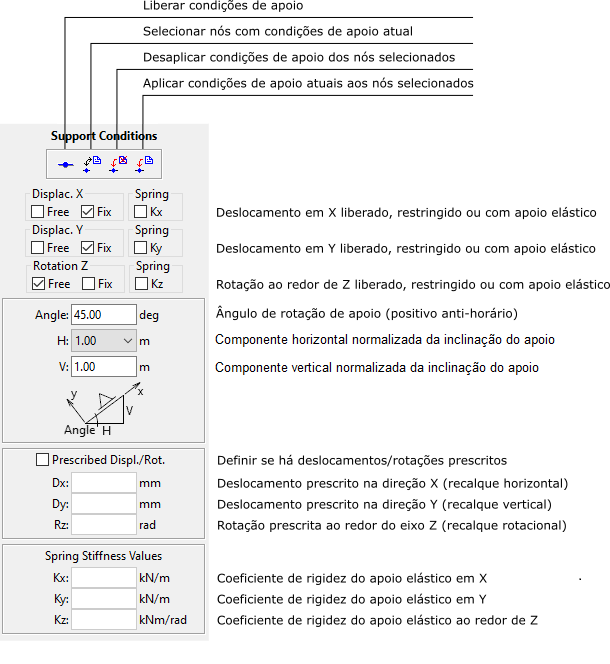

Através deste submenu, o usuário define as componentes de deslocamentos na direção x e y e a rotação em torno do eixo z estão liberados ou não. Define-se também o ângulo do apoio, bem como se há algum deslocamento prescrito ou rotação prescrita, ou ainda se há algum apoio elástico em qualquer das direções. Deslocamentos prescritos ou rotações prescritas só podem ser aplicados nas direções de componentes fixas (rígidas) de apoio.
Os apoios ou suportes são assumidos por padrão como paralelos aos eixos globais. Existem casos, no entanto, em que o suporte é inclinado, por exemplo, quando a fundação de uma estrutura assenta sobre uma superfície inclinada e não sobre uma superfície horizontal.
Para definir um apoio inclinado deve-se introduzir o seu ângulo de inclinação em relação aos eixos globais. Um nó da estrutura especificado como um apoio inclinado terá então os eixos locais (x-y) girados no ângulo especificado em relação aos eixos globais da estrutura (X-Y), e as reações de apoio serão apresentadas em relação aos eixos girados.
Para estruturas planas (2D), deve ser inserido o ângulo de inclinação medido a partir do eixo X global: ângulos positivos na orientação anti-horária e negativos na orientação horária.
No Ftool, o ângulo de inclinação pode ser especificado explicitamente ou calculado a partir de uma razão de inclinação normalizada (H/V), em que H é a componente horizontal normalizada da inclinação e V é a componente vertical normalizada. A componente horizontal normalizada pode ter três valores possíveis: H = 1, H = -1 e H = 0. Para H = 1, o eixo x local do suporte inclinado estará na mesma direção que o eixo X global, e o valor absoluto do ângulo de inclinação será menor que 90 graus. Para H = -1, o eixo x local estará na direção oposta em relação ao eixo X global e o valor absoluto do ângulo de inclinação será maior que 90 graus. E, para H = 0, o eixo x local será vertical, sendo que, para V = 1, o eixo x local será para cima e, para V = -1, o eixo x local será para baixo.
Este menu permite que se atribuam rótulas a barras ou nós. Quando uma barra é criada, o padrão é considerar ligações rígidas entre suas extremidades e os nós do modelo estrutural.
Este menu permite que se restrinjam deformações de barras. Existem duas opções excludentes: barra flexível e barra infinitamente rígida. Para a barra flexível, existem duas opções não excludentes para ativar ou desativar deformação axial e para ativar ou desativar deformação por cisalhamento. Quando um novo modelo é criado, a opção para deformação axial está ativada e a opção para deformação por cisalhamento está desativada. Se um modelo aberto de um arquivo tiver todas as barras com deformação por cisalhamento permitida, a opção de deformação por cisalhamento na interface gráfica é ativada automaticamente.
