Tutorial / Módulo Gráfico

Este tutorial tem como objetivo apresentar o módulo gráfico do TDK, mostrando exemplos práticos de suas funcionalidades e observando suas particularidades.

Atualmente a primeira e a segunda seção deste módulo estão prontas e as outras estão em construção !!! Em dois exemplos, estamos utilizando a fonte TecMedia. Vamos também disponibilizá-la para download.

Introdução

O módulo gráfico é responsável por

* Desenhar linhas, retângulos e outras formas geométricas.
* Preencher as formas geométricas fechadas com cores sólidas, texturas e hachuras.
* Desenhar textos
* Desenhar imagens

A classe fundamental deste módulo é a TdkCanvas. A TdkCanvas é uma interface que pode ser implementada de diversas formas. Neste tutorial vamos mostrar a implementação TDkCDCanvas. O CD é a sigla de Canvas Draw, uma biblioteca gráfica implementada em diversas plataformas.

Esta etapa do tutorial está dividida em 5 seções:

Seção 1

Na primeira seção, você aprenderá como:

Criar um canvas (painel) para seus desenhos
Desenhar um ponto
Desenhar uma linha
Desenhar um polígono
Desenhar um texto
Configurar a transformação de coordenadas do mundo para coordenadas de dispositivo

Seção 2

Na segunda seção, você aprenderá a utilizar a biblioteca de estilos do Tdk. Com esta bibliotea você será capaz de configurar os estilos dos objetos geográficos de diversas formas. Por exemplo, o estilo de um ponto pode ser definido como um caracter em fonte true-type, por uma imagem, um estilo básico ("círculo", “X”, “+”, “*”,etc.), etc. Entretanto, é possível compor os estilos e apresentar os objetos geográficos de forma mais sofistica. Por exemplo, um ponto pode ser representado por dois círculos de tamanhos e cores diferentes e com um caracter, como apresentado na figura abaixo. Nesta seção do tutorial, você conhecerá como pode fazer isso com o Tdk.

Seção 3

Na terceira seção, te ensinaremos como desenhar objetos geográficos originalmente definidos em um determinado sistema de projeção geográfica em um outro sistema de projeção geográfica. Por exemplo, os objetos podem estar definidos em uma projeção UTM e você conseguirá desenhá-los em LatLong (latitude e longitude).

Seção 4

Na quarta seção, você saberá como fazer transformações geométricas como rotação, translação e variação de escala (scaling).

Seção 5

Na última seção, você aprenderá como fazer acesso ao banco de dados Terralib para desenhar um raster, um tema e uma visão (view).

Instruções Iniciais

Antes de seguirmos com o tutorial, precisamos que você crie um novo projeto de acordo com as configurações do Primeiros Passos para executar os exemplos a seguir.

Para criar um novo arquivo no projeto, na janela da direita "Solution Explorer" clique com o botão direito sobre o diretório "Source Files" -> Add -> Add New Item, selecione em "Templates" "C++ File (.cpp)", dê um nome ao seu arquivo e clique em Open.

Seção 1 - Criando um Canvas e Desenhando

Nesta seção do tutorial é importante que você tenha conhecimento das primitivas geométricas da Terralib como ponto, linha e polígono representadas pelas classes TePoint, TeLine2D e TePolygon. Por exemplo, na Terralib um polígono consiste em um conjunto de rings, onde estes respresentam as faces do polígono. Os rings são implementados pela classe TeLinearRing, que representa uma linha 2D que não se cruza (sem auto-interseção), onde o primeiro ponto e o último são os mesmos. Além disso, outras classes da Terralib serão utilizadas como a TeBox e a ... Informações sobre a Terralib, você pode encontrar no site.

Você também precisará saber de alguns conceitos de Computação Gráfica, como de sistemas de coordenadas do mundo, sistema de coordenadas de dispositivo, window e viewport. Estas informações você pode encontrar em sites e cursos de Computação Gráfica. Por exemplo, o doc 1 e o doc 2 encontrados nos sites http://dinf.unicruz.edu.br/~jccs/Comp_Graph/ e no site http://www.inf.ufsc.br/~awangenh/CG/apostilas/, respectivamente, possuem conceitos importantes para o entendimento deste tutorial.

No nosso primeiro exemplo prático, veremos a criação de um canvas. Abaixo segue o código comentado da criação do canvas. Além da criação do canvas, temos a chamada para os métodos DrawText, DrawPolygon, DrawLine, DrawPoint que desenham um texto, um polígono, uma linha e um ponto e que estão apresentados a seguir.

#include "stdafx.h"
#include "peer/components/core/TdkException.h"
#include "peer/components/graphics/CD/TdkCDCanvas.h"
#include "peer/components/core/services/TdkAbstractGraphicalService.h"
#include "peer/components/core/TdkSetup.h"
#include "peer/components/core/TdkDefaultGraphicalInitializer.h"

void DrawText(TdkCanvas& canvas);
void DrawPolygon(TdkCanvas& canvas);
void DrawLine (TdkCanvas& canvas);
void DrawPoint (TdkCanvas& canvas);

void exportarImagem(TdkCanvas& canvas, char path[]);

/*
keywords
-------------------
DrawCanvas Canvas DrawText DrawPolygon DrawLine DrawPoint GraphicalService Graphic Graphical
LineStyleCustomDashes LineStylePeriodicSymbol PointStyleChar PolygonStyleBasic LineStyleBasic PointStyleBasic
-------------------
description: Tutorial of the Graphical Module that shows how to Draw a point, line, polygon and text with and without styles on canvas.
*/
void main(int argc, char* argv[])
{
    TdkDefaultGraphicalInitializer graphicalInitializer;

    try
    {

        /* Starting setup - start tdk´s services (in this case we only need the Graphical Service) */
        TdkSetup::getInstance()->initializeGraphics(graphicalInitializer);

    catch
    ( TdkException& ex ) { }
    try
    {
    std::cout
        <<  "Running application, please wait...\n";

        /*** Create canvas param ***/

        /* Create a NO projection */
        TeNoProjection projection;

        /* Images width and height (definition of the viewport) */
        int image_width = 640;
        int image_height = 480;
        TdkImageRGB* image = new TdkImageRGB(image_width, image_height);

        /* World´s initial coordinates of the canvas (definition of the window)*/
        double wx1 = 0.0;
        double wy1 = 0.0;
        double wx2 = static_cast<double>(image_width);
        double wy2 = static_cast<double>(image_height);
        TeBox world = TeBox(wx1,wy1,wx2,wy2);

        /* Defining the background color (gray) */
        int backcolor_red = 127;
        int backcolor_green = 127;
        int backcolor_blue = 127;
        TeColor back_color = TeColor(backcolor_red,backcolor_green, backcolor_blue);

        /* Instance the canvas */
        TdkCDCanvas* canvas = new TdkCDCanvas(*image, world, projection, back_color);

        if (canvas == NULL)
            throw TdkException(_TDK_DEBUG,TdkException::OutOfMemory,"TdkCanvas");

        /* Calling to the draw and export image funcitons */

        DrawText(*canvas);
        exportarImagem(*canvas, "text.gif");

        DrawLine(*canvas);
        exportarImagem(*canvas, "line.gif");

        DrawPoint(*canvas);
        exportarImagem(*canvas, "point.gif");

        DrawPolygon(*canvas);
        exportarImagem(*canvas, "polygon.gif");

        if ( canvas ) {
            delete canvas;
            canvas = NULL;
        }

        std::cout << "End of the execution .. \nImages saved " <<
            "with success on project's directory\n";
        std::cout << "Press any key to exit.";
        getchar();

    }
    catch ( TdkException& ex ) {
        std::cout << ex.trace();
    }
}

void exportarImagem(TdkCanvas& canvas, char path[]){

    TdkImageFormatted * imagem =
        TdkSetup::getGraphicalService().createImage(&canvas, TDK_IMAGE_FORMAT_GIF);

    FILE *hFile = NULL;
    hFile = fopen( path, "wb" );

    if ( hFile != NULL )
    {
        fwrite(imagem->getBuffer(), 1, imagem->getBufferSize(), hFile);
        fclose( hFile );
    }

    if ( imagem ) {
        delete imagem;
        imagem = NULL;
    }
}

1.1) Desenhando um Ponto

O método seguinte desenha pontos no canvas.


void DrawPoint (TdkCanvas& canvas)
{
    // Clearing the canvas
    canvas.clear();

    // Setting up point size and point color
    canvas.setPointSize(50);
    canvas.setPointColor(0, 255, 255, 0);

    // Drawing two types of Points for example: STAR and CIRCLE
    // First at position (150,150) and second one at position (350,350)
    canvas.setPointType(TePtTypeStar);
    canvas.drawPoint(150,150);
    canvas.setPointType(TePtTypeCircle);

    canvas.drawPoint(350,350);
}

Ao abrirmos o arquivo gerado neste exemplo, veremos uma figura como a seguinte.

1.2) Desenhando uma Linha

O método seguinte desenha linhas no canvas.


												void DrawLine (TdkCanvas& canvas)
{
    // Clearing the canvas
    canvas.clear();

    TeLine2D line;
    TeCoord2D point1, point2;

    // Setting up points, color, width and type of the line
    point1.setXY(60, 50);
    point2.setXY(600, 50);
    line.add(point1);
    line.add(point2);
    canvas.setLineColor(0, 255, 255, 0);
    canvas.setLineWidth(1);
    canvas.setLineType(TeLnTypeDashed);

    canvas.drawLine(line);

    line.clear();

    // Setting up points, color, width and type of the line
    point1.setXY(60, 350);
    point2.setXY(600, 350);
    line.add(point1);
    line.add(point2);
    canvas.setLineColor(0, 255, 255, 0);
    canvas.setLineWidth(1);
    canvas.setLineType(TeLnTypeDotted);

    canvas.drawLine(line);
}

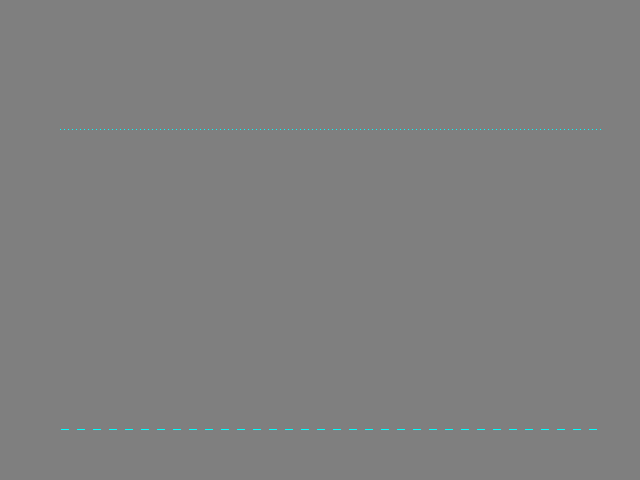

Ao abrirmos o arquivo gerado neste exemplo, veremos uma figura como a seguinte.

1.3) Desenhando um Polígono

O método seguinte desenha polígonos no canvas.

void DrawPolygon(TdkCanvas& canvas)
{
    // Clearing the canvas
    canvas.clear();

    TeCoord2D cord;
    TeLinearRing ring;
    TePolygon poly;

    // Setting up the coordinates of the polygon
    cord.setXY(230, 150);
    ring.add(cord);
    cord.setXY(450, 250);
    ring.add(cord);
    cord.setXY(350, 450);
    ring.add(cord);
    cord.setXY(230, 150);
    ring.add(cord);
    poly.add(ring);

    // Setting up polygon type, border type, border width, border color and polygon color
    canvas.setPolygonType(TePolyTypeDiagonalCross);
    canvas.setPolygonBorderType(TeLnTypeDashDotDot);
    canvas.setPolygonBorderWidth(1);
    canvas.setPolygonBorderColor(0, 0, 0, 0);
    canvas.setPolygonColor(0, 255, 255, 0);

    canvas.drawPolygon(poly);

}

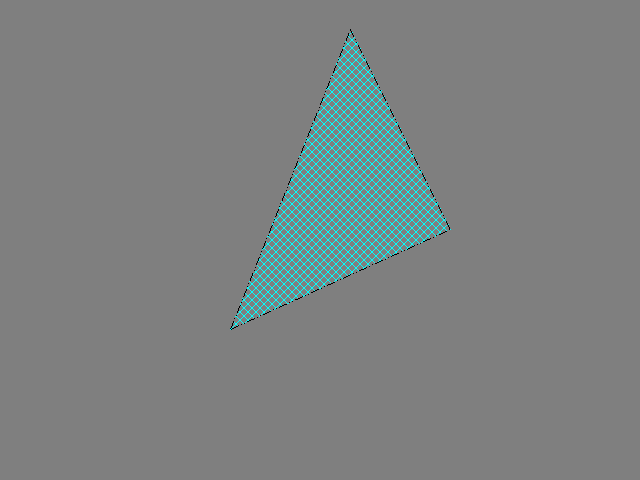

Ao abrirmos o arquivo gerado neste exemplo, veremos uma figura como a seguinte.

1.4) Desenhando um Texto

O método seguinte desenha textos no canvas.

void DrawText(TdkCanvas& canvas)
{
    // Clearing the canvas
    canvas.clear();
    int ret = -1;

    // Setting up background type, text angle, text size, text color
    canvas.setTextBackgroundType(0);
    canvas.setTextAngle(0);
    canvas.setTextSize(30);
    canvas.setTextColor(0, 255, 255, 0);

    canvas.drawText(150, 200, "TDK TUTORIAL");
}

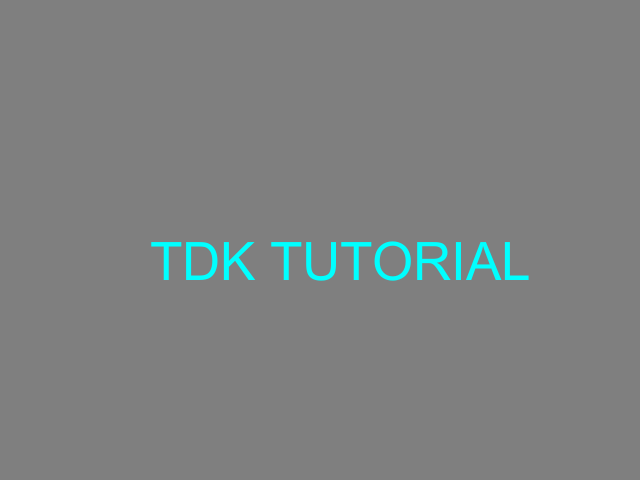

Ao abrirmos o arquivo gerado neste exemplo, veremos uma figura como a seguinte.

TDK

TdkException

TdkImageRGB

TdkCanvas

TdkCDCanvas

TdkSetup

Terralib

TeNoProjection

TeBox

TeColor

TeLine2D

TeCoord2D

TePoint

TeLinearRing

TePolygon

Faça Download deste exemplo:
graphical_withoutStyles.cpp (3.02 Kb)

Seção 2 - Biblioteca de Estilos

Nesta seção vamos te mostrar como usar a biblioteca de estilos do TDK.

No código abaixo, mostramos a criação do canvas (assim como na seção 1), mas acrescentamos alguns includes e modificamos a chamada para outras funções que fazem:

#include "stdafx.h"
#include "peer/components/core/TdkException.h"
#include "peer/components/graphics/CD/TdkCDCanvas.h"
#include "peer/components/core/services/TdkAbstractGraphicalService.h"
#include "peer/components/core/TdkSetup.h"
#include "peer/components/core/TdkDefaultGraphicalInitializer.h"


#include "peer/components/core/styles/pointstyles/TdkPointStyleBasic.h"
#include "peer/components/core/styles/pointstyles/TdkPointStyleChar.h"
#include "peer/components/core/styles/linestyles/TdkLineStyleBasic.h"
#include "peer/components/core/styles/linestyles/TdkLineStylePeriodicSymbol.h"
#include "peer/components/core/styles/linestyles/TdkLineStyleCustomDashes.h"
#include "peer/components/core/styles/polygonstyles/TdkPolygonStyleBasic.h"

void DrawText(TdkCanvas& canvas);
void DrawPolygon(TdkCanvas& canvas);
void DrawLine (TdkCanvas& canvas);
void DrawPoint (TdkCanvas& canvas);

void LineStyleCustomDashes(TdkCanvas& canvas);
void LineStylePeriodicSymbol(TdkCanvas& canvas);
void PointStyleChar(TdkCanvas& canvas);
void PolygonStyleBasic(TdkCanvas& canvas);
void LineStyleBasic(TdkCanvas& canvas);
void PointStyleBasic(TdkCanvas& canvas);


 void exportarImagem(TdkCanvas& canvas, char

path[]);
/*
keywords
------------------- DrawCanvas Canvas DrawText DrawPolygon DrawLine DrawPoint GraphicalService Graphic
Graphical LineStyleCustomDashes LineStylePeriodicSymbol PointStyleChar PolygonStyleBasic LineStyleBasic
PointStyleBasic
------------------- description: Tutorial of the Graphical Module that shows how to Draw a point, line, polygon and text with and without styles on
canvas.
*/ void main(int argc, char*
argv[])
	{ TdkDefaultGraphicalInitializer

    graphicalInitializer;
    try

        { /* Starting setup - start tdk´s services (in this case we only need the Graphical Service)
        */TdkSetup::getInstance()->initializeGraphics(graphicalInitializer);

    catch
    ( TdkException& ex ) { }
    try
    {
    std::cout
        <<  "Running application, please wait...\n";

        /*** Create canvas param ***/

        /* Create a NO projection */
        TeNoProjection projection;

        /* Images width and height (definition of the viewport) */
        int image_width = 640;
        int image_height = 480;
        TdkImageRGB* image = new TdkImageRGB(image_width, image_height);

        /* World´s initial coordinates of the canvas (definition of the window)*/
        double wx1 = 0.0;
        double wy1 = 0.0;
        double wx2 = static_cast<double>(image_width);
        double wy2 = static_cast<double>(image_height);
        TeBox world = TeBox(wx1,wy1,wx2,wy2);

        /* Defining the background color (gray) */
        int backcolor_red = 127;
        int backcolor_green = 127;
        int backcolor_blue = 127;
        TeColor back_color = TeColor(backcolor_red,backcolor_green, backcolor_blue);

        /* Instance the canvas */
        TdkCDCanvas* canvas = new TdkCDCanvas(*image, world, projection, back_color);

        if (canvas == NULL)
            throw TdkException(_TDK_DEBUG,TdkException::OutOfMemory,"TdkCanvas");

        /* Calling to the draw and export image funcitons */

        DrawText(*canvas);
        exportarImagem(*canvas, "text.gif");

        DrawLine(*canvas);
        exportarImagem(*canvas, "line.gif");

        DrawPoint(*canvas);
        exportarImagem(*canvas, "point.gif");

        DrawPolygon(*canvas);
        exportarImagem(*canvas, "polygon.gif");

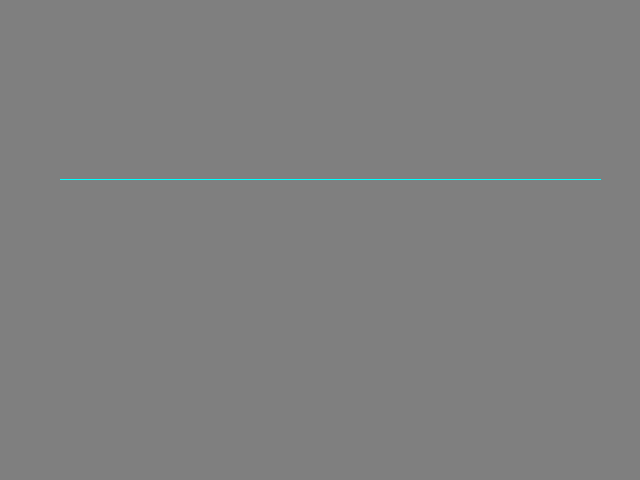

        LineStyleCustomDashes(*canvas);
        exportarImagem(*canvas, "lineStyleCustomDashes.gif");

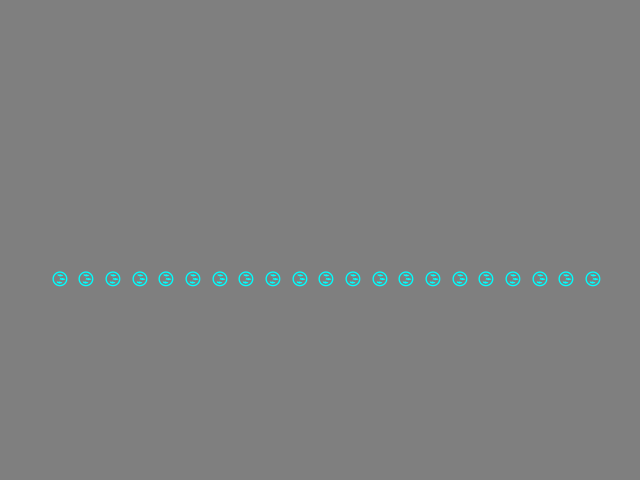

        LineStylePeriodicSymbol(*canvas);
        exportarImagem(*canvas, "lineStylePeriodicSymbol.gif");

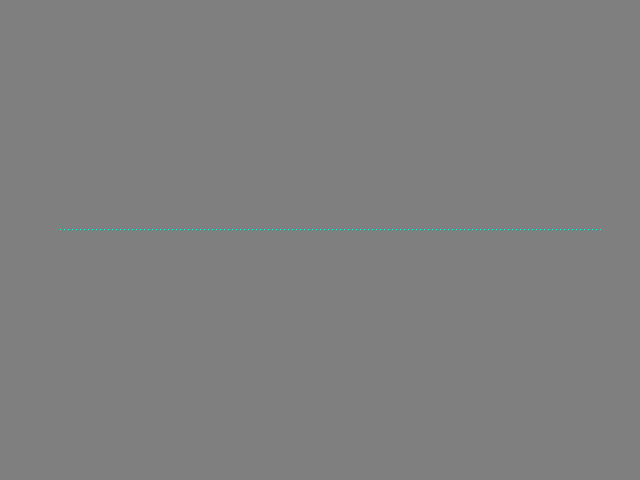

        LineStyleBasic(*canvas);
        exportarImagem(*canvas, "lineStyleBasic.gif");

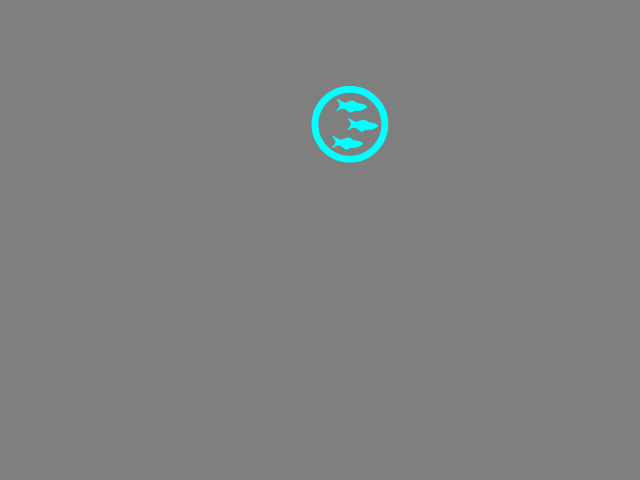

        PointStyleChar(*canvas);
        exportarImagem(*canvas, "pointStyleChar.gif");

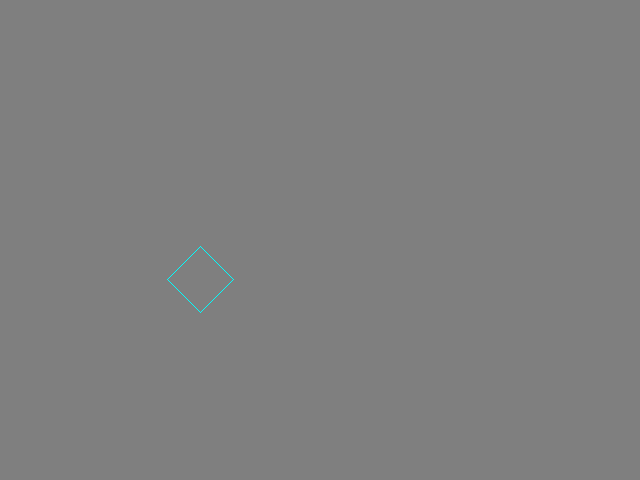

        PointStyleBasic(*canvas);
        exportarImagem(*canvas, "pointStyleBasic.gif");

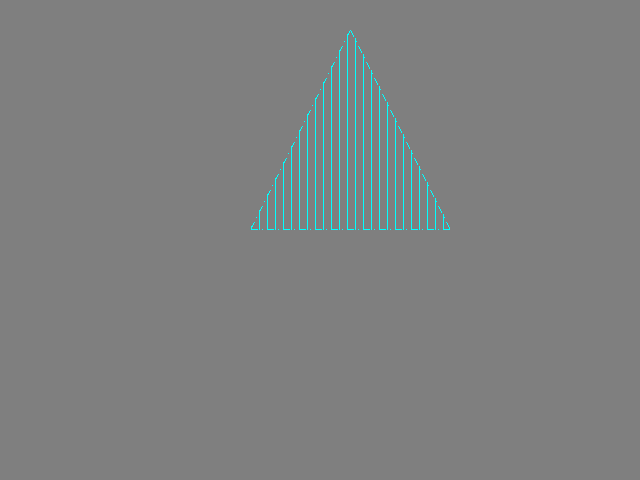

        PolygonStyleBasic(*canvas);
        exportarImagem(*canvas, "polygonStyleBasic.gif");

        if ( canvas ) {
            delete canvas;
            canvas = NULL;
        }

        std::cout << "End of the execution .. \nImages saved " <<
            "with success on project's directory\n";
        std::cout << "Press any key to exit.";
        getchar();

    }
    catch ( TdkException& ex ) {
        std::cout << ex.trace();
    }
}

void exportarImagem(TdkCanvas& canvas, char path[]){

    TdkImageFormatted * imagem =
        TdkSetup::getGraphicalService().createImage(&canvas, TDK_IMAGE_FORMAT_GIF);

    FILE *hFile = NULL;
    hFile = fopen( path, "wb" );

    if ( hFile != NULL )
    {
        fwrite(imagem->getBuffer(), 1, imagem->getBufferSize(), hFile);
        fclose( hFile );
    }

    if ( imagem ) {
        delete imagem;
        imagem = NULL;
    }
}

2.1) Desenhando uma linha pontilhada

O método seguinte desenha uma linha pontilhada no canvas.

void LineStyleCustomDashes(TdkCanvas& canvas)
{
    // Clearing the canvas
    canvas.clear();

    TeLine2D line;
    TeCoord2D point1, point2;
    TeColor externColor(255, 0, 0);
    TeColor lineColor(0, 255, 255);

    // Creating the vector that will be the base for the dashes
    std::vector dashes;
    dashes.push_back(1.0);
    dashes.push_back(0.0);

    point1.setXY(60, 300);
    point2.setXY(600, 300);
    line.add(point1);
    line.add(point2);

    //Creating the Style and setting him up
    TdkLineStyleCustomDashes myStyle;
    myStyle.setColor( lineColor );
    myStyle.width(1);
    myStyle.dashArray( dashes );

    TdkSetup::getGraphicalService().drawLine( myStyle , canvas , line , externColor , 2. );
}

Ao abrirmos o arquivo gerado neste exemplo, veremos uma figura como a seguinte.

2.2) Desenhando uma linha com estilo

O método seguinte desenha uma linha onde cada ponto é representado por um char.

void LineStylePeriodicSymbol(TdkCanvas& canvas)
{
    // Clearing the canvas
    canvas.clear();

    TeLine2D line;
    TeCoord2D point1, point2;
    TeColor pointColor(0, 255, 255);
    TeColor externColor(255, 0, 0);

    point1.setXY(60,  200);
    point2.setXY(600, 200);
    line.add(point1);
    line.add(point2);

    // Creating a Point Style Char and setting him up
    TdkPointStyleChar *point = new TdkPointStyleChar();
    point->setFont("TecMedia");
    point->setCharCode('a');
    point->setColor(pointColor);
    point->setSize(10);

    //Creating the Style and setting him up
    TdkLineStylePeriodicSymbol myStyle;
    myStyle.symbol(point);
    myStyle.setColor(pointColor);
    myStyle.width(1);

    TdkSetup::getGraphicalService().drawLine( myStyle , canvas , line , externColor , 2. );
}

Ao abrirmos o arquivo gerado neste exemplo, veremos uma figura como a seguinte.

2.3) Desenhando um ponto

O método seguinte desenha um ponto com o formato de um char definido.

void PointStyleChar(TdkCanvas& canvas)
{
    // Clearing the canvas
    canvas.clear();

    TeColor externColor(255, 0, 0);
    TeColor color(0, 255, 255);
    TePoint myPoint(350, 350);

    //Creating the Style and setting him up
    TdkPointStyleChar myStyle;
    myStyle.setFont("TecMedia");
    myStyle.setCharCode('a');
    myStyle.setSize(50);
    myStyle.setColor(color);

    TdkSetup::getGraphicalService().drawPoint(myStyle, canvas, myPoint, externColor, 2.);
}

Ao abrirmos o arquivo gerado neste exemplo, veremos uma figura como a seguinte.

2.4) Desenhando um polígono

O método seguinte desenha um polígono com o contorno pontilhado e de preenchimento com linhas verticais.

void PolygonStyleBasic(TdkCanvas& canvas)
{
    // Clearing the canvas
    canvas.clear();

    TeCoord2D cord;
    TeLinearRing ring;
    TePolygon poly;
    TeColor externColor(255, 0, 0);
    TeColor color(0, 255, 255);

    // Setting up the coordinates of the polygon
    cord.setXY(250, 250);
    ring.add(cord);
    cord.setXY(450, 250);
    ring.add(cord);
    cord.setXY(350, 450);
    ring.add(cord);
    cord.setXY(250, 250);
    ring.add(cord);
    poly.add(ring);

    //Creating a line Style and setting him up
    TdkLineStyleBasic lineStyle;
    lineStyle.basicType(TeLnTypeDashDot);
    lineStyle.setColor(color);
    lineStyle.width(1);

    //Creating a Polygon Style and setting him up
    TdkPolygonStyleBasic myStyle;
    myStyle.setBasicType(TePolyTypeVertical);
    myStyle.setContour(&lineStyle);
    myStyle.setColor(color);

    TdkSetup::getGraphicalService().drawPolygon( myStyle , canvas , poly , externColor , externColor, 2. );
}

Ao abrirmos o arquivo gerado neste exemplo, veremos uma figura como a seguinte.

2.5) Desenhando uma linha pontilhada

O método seguinte desenha uma linha com estilo pontilhado.

void LineStyleBasic(TdkCanvas& canvas)
{
    // Clearing the canvas
    canvas.clear();

    TeLine2D line;
    TeCoord2D point1, point2;
    TeColor lineColor(0, 255, 255);
    TeColor externColor(255, 0 , 0);

    // Setting up the points of the line
    point1.setXY(60,  250);
    point2.setXY(600, 250);
    line.add(point1);
    line.add(point2);

    //Creating the Style and setting him up
    TdkLineStyleBasic myStyle;
    myStyle.basicType(TeLnTypeDotted);
    myStyle.setColor(lineColor);
    myStyle.width(1);

    TdkSetup::getGraphicalService().drawLine(myStyle , canvas , line , externColor , 2. );
}

Ao abrirmos o arquivo gerado neste exemplo, veremos uma figura como a seguinte.

2.6) Desenhando um ponto

O método seguinte desenha um ponto com estilo diamante.

void PointStyleBasic(TdkCanvas& canvas)
{
    // Clearing the canvas
    canvas.clear();

    TeColor externColor(255, 0 , 0);
    TeColor color(0, 255, 255);
    TePoint myPoint(200, 200);

    //Creating the Style and setting him up
    TdkPointStyleBasic myStyle;
    myStyle.setBasicType(TePtTypeHollowDiamond);
    myStyle.setSize(50);
    myStyle.setColor(color);

    TdkSetup::getGraphicalService().drawPoint(myStyle, canvas, myPoint, externColor, 2.);

}

Ao abrirmos o arquivo gerado neste exemplo, veremos uma figura como a seguinte.
